La gaine rectangulaire double peau est un conduit plat à isolant intégré : elle s’impose dans les faux-plafonds bas, en cas d’exigence d’isolation forte ou de contrainte acoustique.
Quand elle devient nécessaire
Le conduit circulaire est notre première recommandation dans la plupart des cas : moins de perte de charge, meilleure tenue en pression, moins de matière pour la même section.
Puis arrive un bâtiment où il ne passe pas.
C’est là qu’intervient la gaine rectangulaire double peau. Trois situations la rendent nécessaire, et elles reviennent constamment.
Le faux-plafond bas. Un conduit plat traverse un vide technique où un conduit rond ne rentrerait pas. En rénovation de bâtiments anciens, à Marrakech comme ailleurs, c’est le cas le plus fréquent.
L’exigence d’isolation forte. Un réseau d’air traité qui traverse des combles brûlants ou un local non climatisé perd son énergie en route. Une gaine rectangulaire double peau embarque son isolant, sans étape séparée.
La contrainte acoustique. Locaux de réunion, chambres d’hôtel, bureaux de direction : le réseau ne doit pas s’entendre. L’isolant intégré atténue à la fois le bruit du ventilateur transmis dans le conduit et le rayonnement des parois.

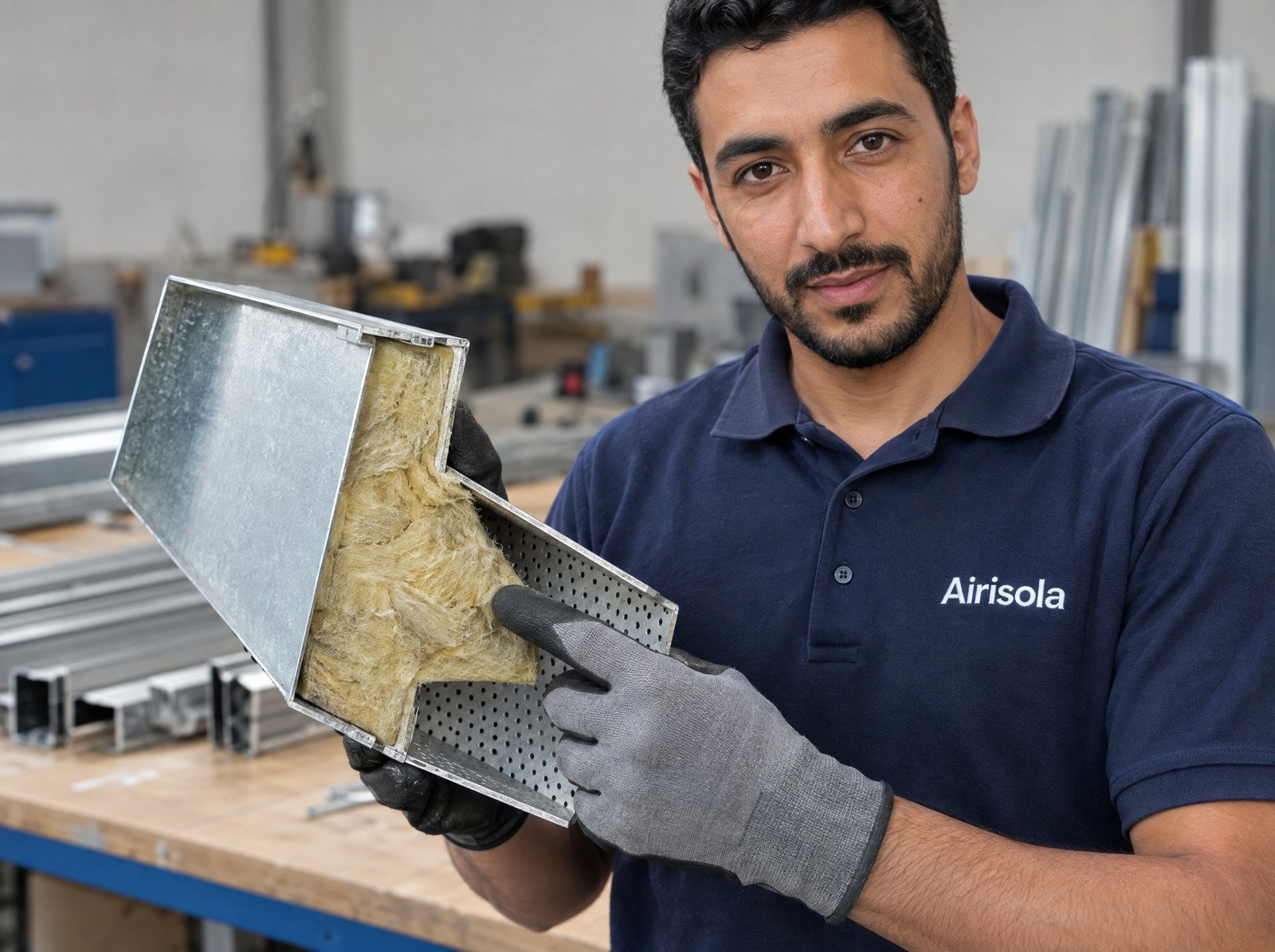

Comment la gaine rectangulaire double peau est construite
Le principe est celui d’un sandwich, et chaque couche a une fonction précise.
La peau extérieure est une tôle d’acier galvanisé. C’est elle qui donne la tenue mécanique et qui protège l’ensemble.
L’âme isolante, en laine minérale, occupe l’espace entre les deux peaux. Elle assure l’isolation thermique et l’absorption acoustique.
La peau intérieure, également en acier galvanisé, est au contact de l’air véhiculé. Elle est perforée lorsque l’objectif acoustique prime : les perforations laissent l’onde sonore atteindre l’isolant au lieu de se réfléchir.
Ce détail de la peau intérieure change tout. Une gaine rectangulaire double peau à peau intérieure pleine isole thermiquement ; à peau perforée, elle isole thermiquement et absorbe le bruit. Ce sont deux produits pour deux objectifs, et la confusion entre les deux est fréquente.
Les angles sont assemblés par profilés et éclisses, avec des raidisseurs sur les grandes faces à partir d’une certaine dimension — le rectangle, contrairement au cercle, n’encaisse pas la pression par sa forme.
Performance thermique et acoustique
Trois paramètres gouvernent le résultat : l’épaisseur de l’isolant, sa densité, et le fait que la peau intérieure soit perforée ou non.
Nous ne publions aucune valeur non vérifiée. En attendant, deux repères utiles.
Côté thermique, l’enjeu est moins la performance affichée que la continuité de l’isolation. Un conduit parfaitement isolé sur ses longueurs droites mais interrompu à chaque jonction et à chaque support perd une part importante de ce qu’il était censé apporter. Les ponts thermiques se logent aux raccords.
Côté acoustique, la gaine rectangulaire double peau traite le bruit transmis dans le conduit. Elle ne remplace pas un piège à son placé au bon endroit quand la source est puissante, et elle ne corrige pas un réseau dont la vitesse d’air est trop élevée. Un conduit surdimensionné en vitesse sifflera, isolé ou non.
Dimensions et options disponibles
Nous fabriquons la gaine rectangulaire double peau à la dimension, dans notre atelier de la Route de Safi à Marrakech.
Sections — sur mesure, selon le débit et la hauteur disponible.
Épaisseur des peaux — adaptée à la section et à la pression de service.
Isolant — plusieurs épaisseurs, selon l’objectif thermique ou acoustique visé.
Peau intérieure — pleine ou perforée, selon l’objectif thermique ou acoustique.
Accessoires — coudes avec aubes directrices, tés, transformations, registres, piquages.
Un mot sur les coudes : sur un conduit rectangulaire, un coude à 90° sans aubes directrices génère beaucoup de perte de charge et de turbulence, donc du bruit. Les aubes ne sont pas une option de confort.

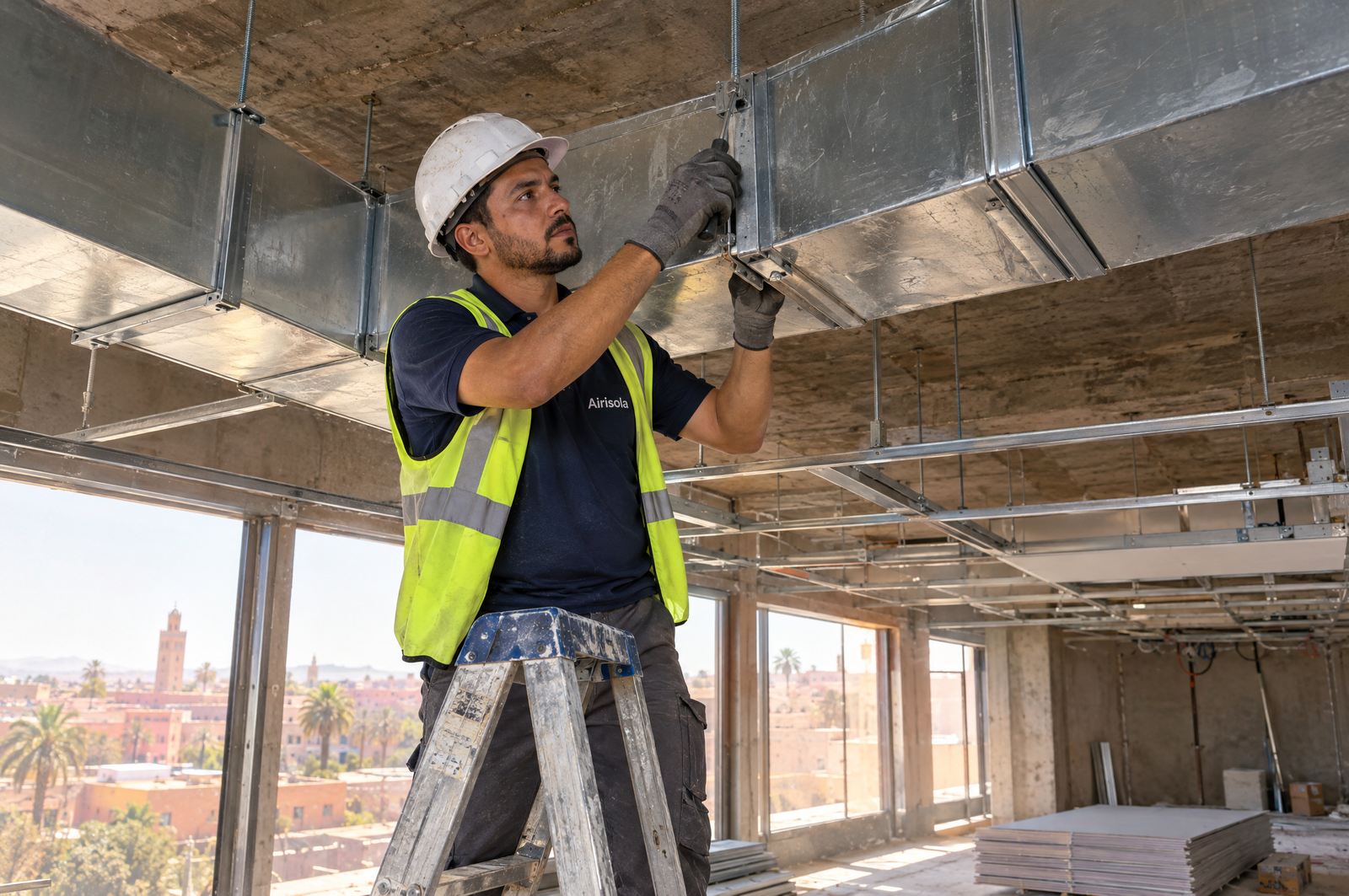

La pose : les points qui décident du résultat
Quatre points, dans l’ordre d’importance.
L’étanchéité des jonctions. C’est le premier poste de perte sur un réseau rectangulaire. Profilés correctement serrés, joints en place, éclisses posées comme prévu : ce qui fuit ici se paie tous les jours en énergie.
La continuité de l’isolant. Aux raccords, aux traversées de paroi, aux supports. Un support métallique qui traverse l’isolant crée un pont thermique, et de la condensation dans les cas défavorables.
Le support et les raidisseurs. L’espacement des suspentes dépend de la section et du poids. Une grande face non raidie se met à vibrer sous pression, et une gaine rectangulaire double peau qui vibre devient une caisse de résonance.
La protection pendant le chantier. Un conduit stocké ouvert prend la poussière du chantier, qui finira dans le réseau. Bouchonner les extrémités coûte quelques minutes.
Pour le reste du raisonnement — circulaire ou rectangulaire, choix de l’acier, accessoires — notre guide de la gaine spiralée en acier galvanisé complète celui-ci.
Pour les notions de base, voir l’article Aéraulique (Wikipédia).
