Perte de charge d’un réseau de gaines : comprendre et limiter

Comprendre la perte de charge, c’est concevoir des réseaux efficaces. L’essentiel :

Ce que c’est

• La résistance du réseau au passage de l’air.
• Elle détermine l’effort — et la consommation — du ventilateur.
• Elle se cumule sur tout le parcours de l’air.

Ce qui augmente la perte de charge

• Gaines trop étroites → vitesse d’air élevée.
• Coudes serrés et changements brusques de section.
• Longueurs importantes et excès de flexible.
• Fuites : un réseau peu étanche.

Tableau comparatif

Comment limiter la perte de charge

• Choisissez le bon diamètre selon le débit.
• Privilégiez les coudes doux et les tracés courts.
• Soignez l’étanchéité des raccords.
• Réduisez le flexible au strict nécessaire.

Perte de charge : où la repérer dans un réseau

La perte de charge se répartit en deux familles. Les pertes linéaires viennent du frottement de l’air sur la longueur des gaines ; les pertes singulières viennent des coudes, tés, réductions, registres et bouches. Dans un réseau court avec beaucoup d’accessoires, ces dernières pèsent souvent plus que les premières.

• Un coude à secteur à grand rayon gêne moins l’air qu’un coude serré.
• Une réduction progressive vaut mieux qu’un changement brutal de section.
• Les organes de réglage fermés partiellement créent volontairement de la résistance.

Impact sur le choix du ventilateur

Faites le calcul branche par branche, en partant de la bouche la plus éloignée et en remontant vers le ventilateur. Le ventilateur doit vaincre la perte de charge totale du trajet le plus défavorable, c’est-à-dire la branche la plus longue ou la plus encombrée. Sous-estimer la perte de charge conduit à un débit réel inférieur au débit voulu. La surestimer conduit à un ventilateur trop puissant, plus bruyant et plus gourmand. Pour le matériel, voir nos caissons de ventilation moteur incorporé, et le choix du diamètre qui influence directement ce calcul.

Réduire la résistance avec de bons raccords

Les raccords ont un rôle direct sur la résistance du réseau, donc sur le bruit et la consommation.

• Utiliser des coudes à secteur plutôt que des angles vifs.
• Choisir des tés et piquages adaptés plutôt qu’un raccord improvisé.
• Garder les raccords souples très courts.
• Soigner l’étanchéité : une fuite perturbe l’équilibre du réseau.

Pour faire vérifier la perte de charge de votre projet, envoyez vos plans via la demande de devis ; l’atelier AIRISOLA de Marrakech établit un devis sur plan.

Questions fréquentes

Qu’est-ce que la perte de charge ?

C’est la résistance qu’un réseau oppose au passage de l’air. Plus elle est élevée, plus le ventilateur doit forcer, donc consomme.

Qu’est-ce qui augmente la perte de charge ?

Des gaines trop étroites, des coudes serrés, des longueurs importantes, un excès de flexible et un réseau peu étanche.

Comment limiter la perte de charge ?

Diamètres adaptés, coudes doux, tracés courts, étanchéité soignée et flexible réduit au minimum.

Pourquoi est-ce important ?

Une perte de charge maîtrisée réduit le bruit, la consommation électrique et garantit le débit d’air prévu.

Perte de charge d’un réseau de gaines : l’essentiel à retenir

Perte de charge d’un réseau de ventilation : définition, causes et solutions pour la limiter. Moins de bruit et de consommation. Guide AIRISOLA Maroc.

Pour les notions de base, voir la galvanisation de l’acier (Wikipédia). Pour un projet concret, découvrez nos gaines spiralées galvanisées ou demandez un devis à notre équipe de Marrakech.

Matériel associé

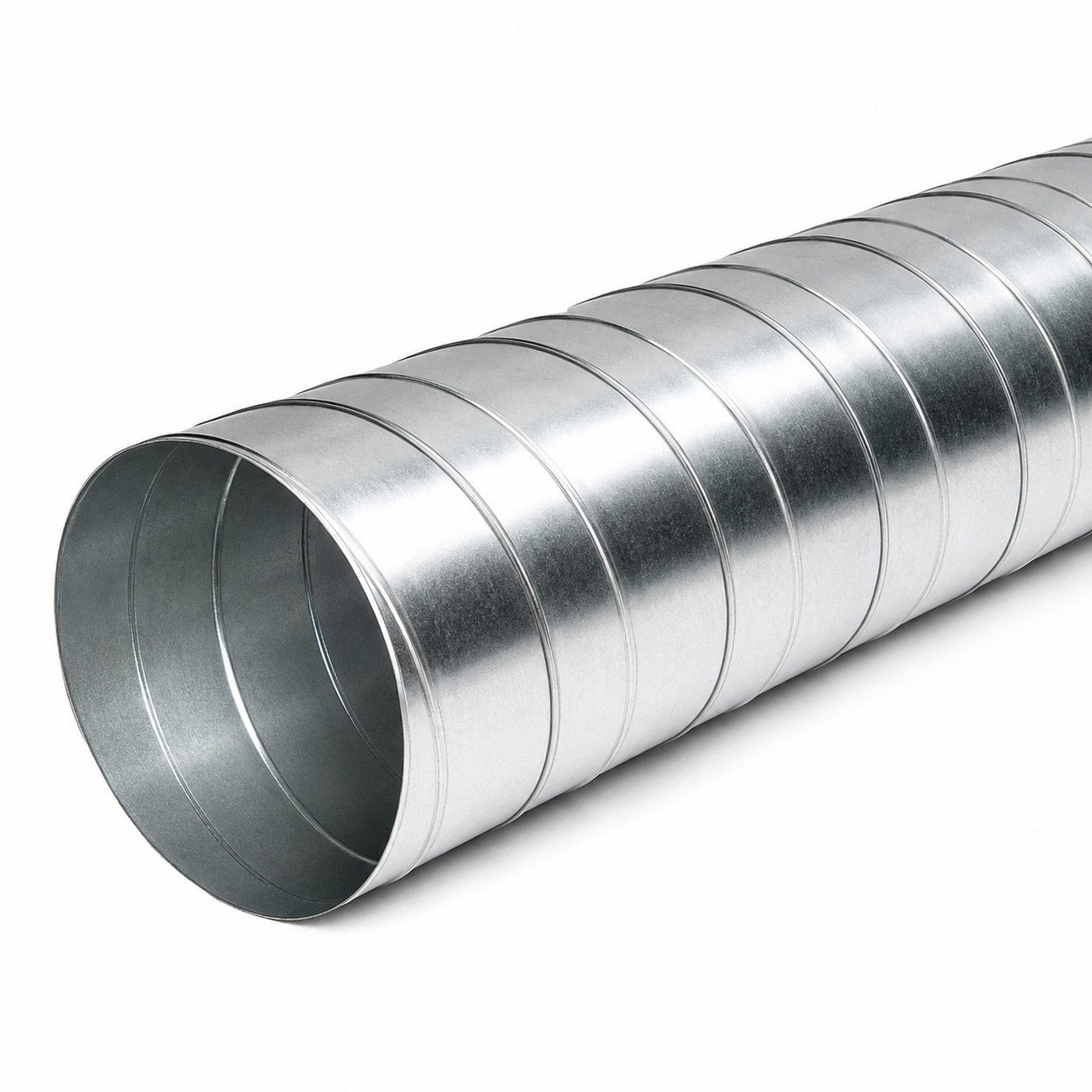

• Gaine Spirale
