Réseau d’extraction de cuisine professionnelle : méthode de conception pour les projets CVC au Maroc

Dans une cuisine professionnelle, l’extraction ne se résume pas à poser une hotte et un ventilateur. Elle doit capter les fumées, les buées et les graisses au plus près de leur émission, puis les transporter dans un réseau accessible, étanche et compatible avec l’exploitation du site. Pour les bureaux d’études et installateurs CVC au Maroc, le défi est de concilier implantation des équipements de cuisson, contraintes de plafond, maintenance, bruit, apport d’air neuf et exigences du projet.

Une erreur de conception se paie vite : captation irrégulière, chaleur persistante, dépôts de graisse, bruit, difficultés de nettoyage ou reprises coûteuses. Ce guide propose une méthode de décision applicable à un restaurant, un hôtel, une cuisine centrale ou un laboratoire de production. Il ne remplace ni une étude aéraulique, ni les prescriptions de sécurité applicables au projet ; il aide à les cadrer dès l’avant-projet.

Réponse directe : comment concevoir un réseau d’extraction de cuisine professionnelle ?

Un réseau d’extraction de cuisine professionnelle se conçoit à partir des appareils de cuisson et de leurs panaches thermiques, avant le choix de la hotte, des conduits et du ventilateur. Il faut définir les zones à capter, organiser un apport d’air maîtrisé, limiter les pertes de charge par un tracé court et accessible, prévoir le traitement des graisses et documenter la maintenance. Le dimensionnement final relève d’un calcul adapté au matériel, à l’usage réel et aux contraintes de sécurité locales.

Pourquoi partir des émissions et non du catalogue matériel

Friture, grillade, cuisson vapeur, four ou piano ne génèrent ni la même chaleur ni les mêmes effluents. La captation efficace dépend de la position de la source, de sa puissance, de la présence de courants d’air et de la géométrie de la hotte. L’INRS rappelle que les caractéristiques des panaches issus de sources thermiques sont nécessaires au dimensionnement du captage à la source, notamment pour les hottes aspirantes. C’est donc l’activité de cuisson qui doit piloter l’étude, et non un débit repris d’un projet précédent.

Sur le plan fonctionnel, distinguez au minimum les postes de cuisson émissifs, les zones de préparation froide, la plonge, les zones de stockage et les circulations. La ventilation doit favoriser le déplacement de l’air des espaces propres vers les zones les plus chargées ; cette logique de direction d’air fait partie des principes généraux de la ventilation des bâtiments présentés par l’Organisation mondiale de la Santé.

Établir une fiche de données de départ

Avant le tracé, réunissez le plan d’implantation des appareils, leurs modes de cuisson, les horaires, le nombre de postes susceptibles de fonctionner simultanément, la hauteur disponible, les réservations, le cheminement vers le rejet et les contraintes acoustiques. Identifiez aussi les transformations futures probables : ajout d’un appareil, extension d’une ligne ou évolution du menu. Cette fiche évite de surdimensionner par précaution ou, à l’inverse, de bloquer l’exploitation dès la mise en service.

Choisir la hotte selon la ligne de cuisson

La hotte est le premier organe du réseau : elle doit envelopper et guider le panache avant qu’il ne se disperse dans le volume de la cuisine. Une hotte murale et une hotte centrale répondent à des implantations différentes. La profondeur, les débords, les écrans latéraux éventuels, la position des filtres et la hauteur de pose se déterminent avec le plan de cuisson et les recommandations du fabricant.

Lorsque l’implantation est adossée, la hotte simple adossée avec visière et filtres inox disponible dans le magasin AIRISOLA peut être considérée dans la consultation technique. Pour une ligne implantée au centre, la hotte double centrale avec filtres inox constitue une autre famille de produits à évaluer. Ces liens ne remplacent pas la validation des dimensions, du débit et de l’usage par l’étude du projet.

Tracer les conduits : limiter les pertes de charge sans sacrifier la maintenance

Le réseau aéraulique doit acheminer les effluents avec le moins de changements de direction inutiles possible. Chaque coude serré, réduction brusque, dérivation mal conçue, filtre chargé ou grille ajoute une résistance au passage de l’air. La conséquence est simple : le ventilateur doit fournir la pression disponible correspondant au débit calculé et à l’ensemble des pertes du chemin critique.

Le « chemin critique » est la branche qui cumule les pertes les plus élevées entre la hotte et le rejet. Il doit être identifié sur le plan, puis contrôlé au calcul. Le choix des sections ne se fait pas à l’œil : il dépend du débit de chaque branche, de la vitesse recherchée, du niveau sonore admissible, des pertes de charge et du risque de dépôt lié aux effluents. Évitez les changements de section brutaux et prévoyez des raccordements cohérents avec les accessoires retenus.

Prévoir l’accès au nettoyage dès le dessin

La maintenance n’est pas une étape ajoutée après la réception. Les portions susceptibles de retenir les graisses doivent rester accessibles à l’inspection et au nettoyage selon le plan de maintenance établi pour le site. Positionnez les trappes de visite, les supports, les appareils de traitement et les points de démontage de manière à ce qu’un intervenant puisse réellement y accéder sans dépose disproportionnée de faux plafond ou de mobilier.

Cette exigence est aussi un bon critère de choix pour le tracé : un réseau plus direct et bien accessible est plus simple à inspecter qu’un cheminement rempli de coudes cachés. Il faut consigner les points de contrôle sur les plans d’exécution et remettre les consignes de nettoyage à l’exploitant.

Ventilateur, manchettes et apport d’air : raisonner comme un ensemble

Le ventilateur ne se choisit pas uniquement sur un débit nominal. La sélection doit croiser le débit de calcul, la pression disponible, le comportement avec l’encrassement prévisible, le niveau sonore, le mode de régulation et les conditions de fonctionnement définies par l’étude. Une courbe aéraulique fournie par le fabricant est indispensable pour vérifier le point de fonctionnement ; une désignation générique n’est pas une preuve de performance.

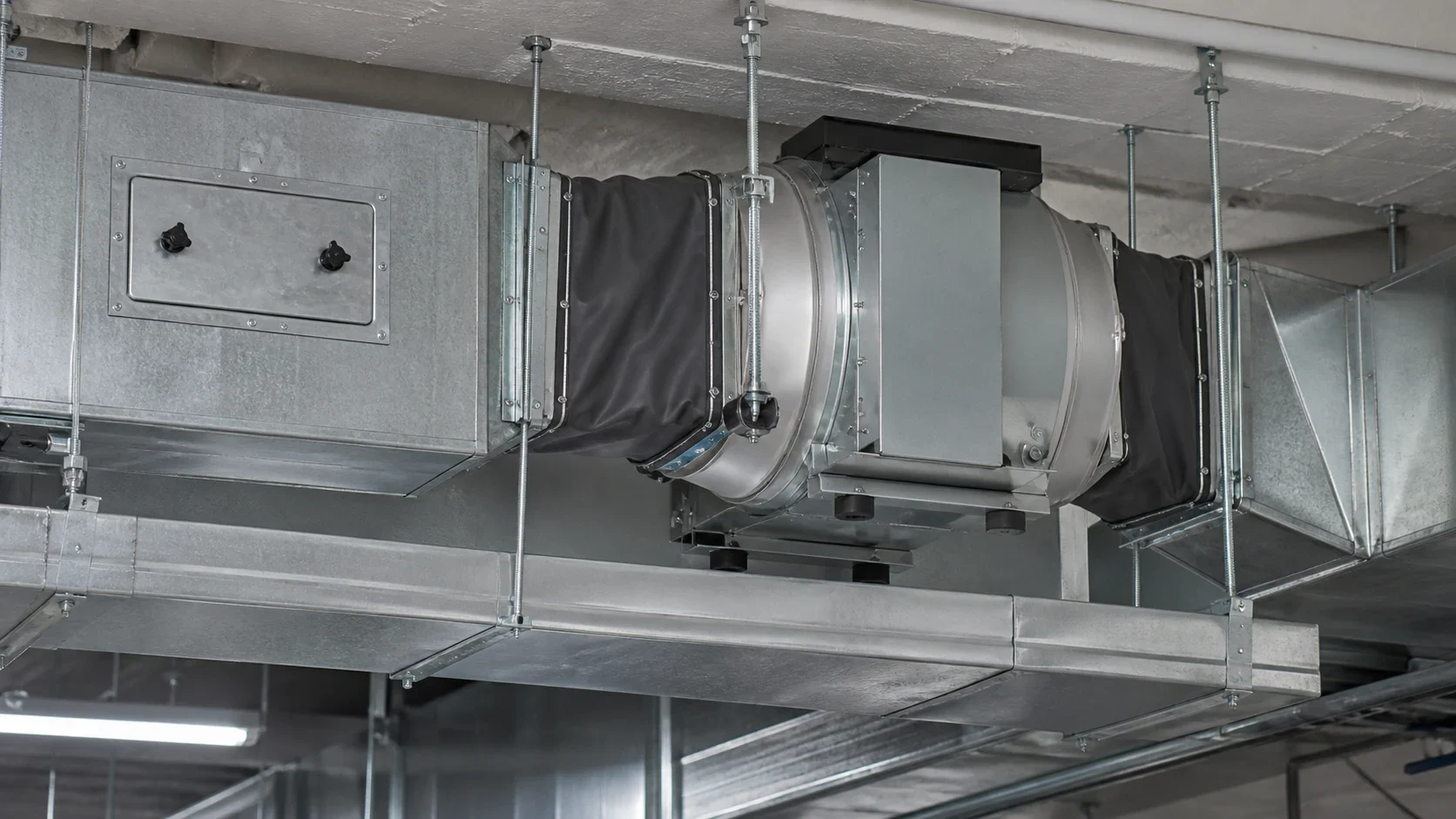

Le ventilateur de gaine métallique proposé par AIRISOLA peut être intégré à une consultation lorsque ses données techniques répondent aux besoins calculés. À proximité du ventilateur, une liaison souple adaptée peut contribuer à désolidariser certains éléments et à simplifier l’assemblage. Là encore, le choix doit tenir compte de la température, de la tenue au feu exigée par le projet et des prescriptions de pose ; aucune caractéristique ne doit être présumée sans fiche technique.

L’extraction crée une dépression si l’air retiré n’est pas remplacé. Un apport d’air mal placé peut créer des courants transversaux qui dégradent la captation de la hotte. Le scénario d’apport d’air doit donc être étudié en même temps que l’extraction : emplacement des diffuseurs, direction du jet, séquences de marche et équilibre entre zones. L’OMS rappelle que le débit, la direction et la distribution de l’air sont les trois éléments fondamentaux de la ventilation.

Filtration des graisses, rejet et prévention des risques

Les filtres de hotte retiennent une partie des graisses et doivent être entretenus suivant les instructions du fabricant et les conditions d’exploitation. Leur encrassement modifie la résistance du réseau et peut dégrader la captation. Prévoyez une routine documentée : inspection visuelle, nettoyage, remise en place et signalement des anomalies. La fréquence ne peut pas être standardisée dans un article, car elle dépend des équipements, du volume d’activité et des exigences du site.

Les exigences de sécurité incendie et de rejet doivent être définies avec le maître d’ouvrage, le bureau d’études et les autorités compétentes au Maroc. À titre de référence technique internationale, le règlement français des grandes cuisines traite séparément l’amenée d’air, l’évacuation de l’air vicié, des buées, des graisses et des fumées en cas d’incendie. Ce texte n’est pas présenté ici comme une règle marocaine : il illustre pourquoi désenfumage, extraction de cuisson et sécurité ne doivent pas être confondus dans une simple sélection de matériel.

La méthode chantier en sept décisions

1. Cartographier les sources : inventorier les appareils et les usages simultanés.
2. Valider la captation : choisir l’implantation de hotte à partir des panaches, de la géométrie et des contraintes de service.
3. Établir le schéma aéraulique : distinguer les branches, les sections, les accessoires et le point de rejet.
4. Calculer le réseau : déterminer débits et pertes de charge du chemin critique avant de sélectionner le ventilateur.
5. Coordonner l’apport d’air : éviter les courants qui repoussent les effluents hors de la zone de captation.
6. Organiser l’accès : prévoir trappes, supports et dégagements nécessaires au nettoyage et aux contrôles.
7. Réceptionner en fonctionnement : contrôler la captation, les vibrations, le bruit, les sens de circulation et la lisibilité des consignes d’entretien.

Conclusion : un réseau performant est d’abord un réseau exploitable

Pour un installateur ou un bureau d’études, la réussite d’une extraction de cuisine professionnelle se joue avant la commande : caractériser les émissions, capter à la source, calculer le réseau, sélectionner le ventilateur au point de fonctionnement et rendre chaque zone importante accessible. Les produits sont des composants de cette chaîne, pas des raccourcis de dimensionnement. Pour consulter les familles de matériels disponibles, rendez-vous sur le magasin CVC AIRISOLA et rapprochez chaque choix de la note de calcul et des fiches techniques du projet.

FAQ — réseau d’extraction de cuisine professionnelle

Une hotte suffit-elle pour assurer une bonne extraction ?

Non. La hotte est un organe de captation. Son efficacité dépend aussi du réseau, du ventilateur, de l’apport d’air, de l’entretien des filtres et des courants d’air dans la cuisine.

Pourquoi mesurer les pertes de charge du réseau ?

Elles permettent de sélectionner un ventilateur capable de fournir le débit requis au point réel de fonctionnement. Sans ce calcul, la captation peut être insuffisante même avec un ventilateur annoncé comme puissant.

Peut-on ajouter un appareil de cuisson après la mise en service ?

Oui, mais il faut réévaluer la captation, le débit, les pertes de charge, l’apport d’air et les contraintes de sécurité. Une extension ne doit pas être supposée compatible sans vérification.

Comment éviter que l’air de compensation perturbe la hotte ?

Étudiez ensemble le soufflage et l’extraction. L’air neuf doit rejoindre la zone sans créer de jet qui traverse le panache de cuisson ou gêne les opérateurs.

Quels éléments rendre accessibles pour la maintenance ?

Au minimum, les filtres, les zones de réseau définies par le plan de nettoyage, les trappes de visite, les liaisons, le ventilateur et les dispositifs de commande doivent pouvoir être inspectés sans intervention lourde.
