L’étanchéité d’un réseau se classe de A (le moins étanche) à D (le plus étanche), selon l’EN 12237 pour les conduits circulaires et l’EN 1507 pour les rectangulaires. La fuite admissible par m² de conduit vaut k × p^0,65 litres par seconde, avec k = 0,027 (A), 0,009 (B), 0,003 (C) ou 0,001 (D). Chaque classe tolère trois fois moins de fuite que la précédente. La réception s’appuie sur les méthodes de mesure de l’EN 12599.
Un réseau qui fuit ventile moins que prévu et consomme plus que prévu. L’étanchéité n’est pas un détail d’exécution : elle se spécifie, se calcule et se vérifie.
Pourquoi l’étanchéité compte
L’air qui s’échappe entre le ventilateur et la bouche a été mis en mouvement, et souvent filtré, chauffé ou refroidi, sans jamais atteindre le local. Pour compenser, il faut augmenter le débit du ventilateur, donc sa consommation, chaque heure de fonctionnement. Un réseau qui fuit ne peut pas non plus être correctement équilibré. Voir ce qui fait la performance d’un réseau.
Les classes d’étanchéité
| Classe | Coefficient k | Fuite admissible à 400 Pa (exemple) |
|---|---|---|
| A | 0,027 | ≈ 1,33 L/s par m² |
| B | 0,009 | ≈ 0,44 L/s par m² |
| C | 0,003 | ≈ 0,15 L/s par m² |
| D | 0,001 | ≈ 0,05 L/s par m² |
La fuite maximale par m² de surface de conduit s’écrit f = k × p^0,65, en L/s, avec p la pression en pascals. À 400 Pa, p^0,65 vaut environ 49,1 ; la pression de 400 Pa est ici un exemple de calcul, la pression d’essai d’un projet étant fixée par sa spécification.
Normes de référence : EN 12237 pour les conduits circulaires métalliques, EN 1507 pour les rectangulaires métalliques, EN 17192 pour les conduits non métalliques ; l’EN 16798-3 traite l’étanchéité à l’échelle du système complet.
Exemple : un réseau de 200 m²
| Classe | Calcul à 400 Pa | Fuite admissible totale |
|---|---|---|
| B | 0,44 L/s × 200 m² | ≈ 88 L/s, soit ≈ 318 m³/h |
| C | 0,15 L/s × 200 m² | ≈ 29 L/s, soit ≈ 106 m³/h |
Passer de la classe B à la classe C divise par trois l’air perdu admissible : sur un réseau de cette taille, l’écart représente plus de 200 m³/h.
Le principe de l’essai
- Isoler la portion de réseau à essayer, en obturant ses extrémités.
- Mettre en pression la portion avec un ventilateur d’essai jusqu’à la pression d’essai.
- Mesurer le débit qu’il faut injecter pour maintenir cette pression : c’est le débit de fuite.
- Comparer ce débit à la fuite admissible de la classe visée, multipliée par la surface de la portion.
Essayer par tronçons, avant la fermeture des faux plafonds, permet de corriger les défauts tant qu’ils sont accessibles.
La réception selon l’EN 12599
L’EN 12599 décrit les vérifications, les méthodes d’essai et les instruments de mesure utilisés pour réceptionner une installation de ventilation ou de climatisation. Elle permet de choisir entre des méthodes simples, quand elles suffisent, et des mesures détaillées, quand elles sont nécessaires : débits, pressions, températures, humidité, niveaux sonores, puissance des ventilateurs, ainsi que l’essai de fuite. Les écarts admissibles sont fixés par la spécification du projet. Pour le déroulement complet, voir la réception d’un réseau aéraulique tertiaire.
Obtenir une bonne classe

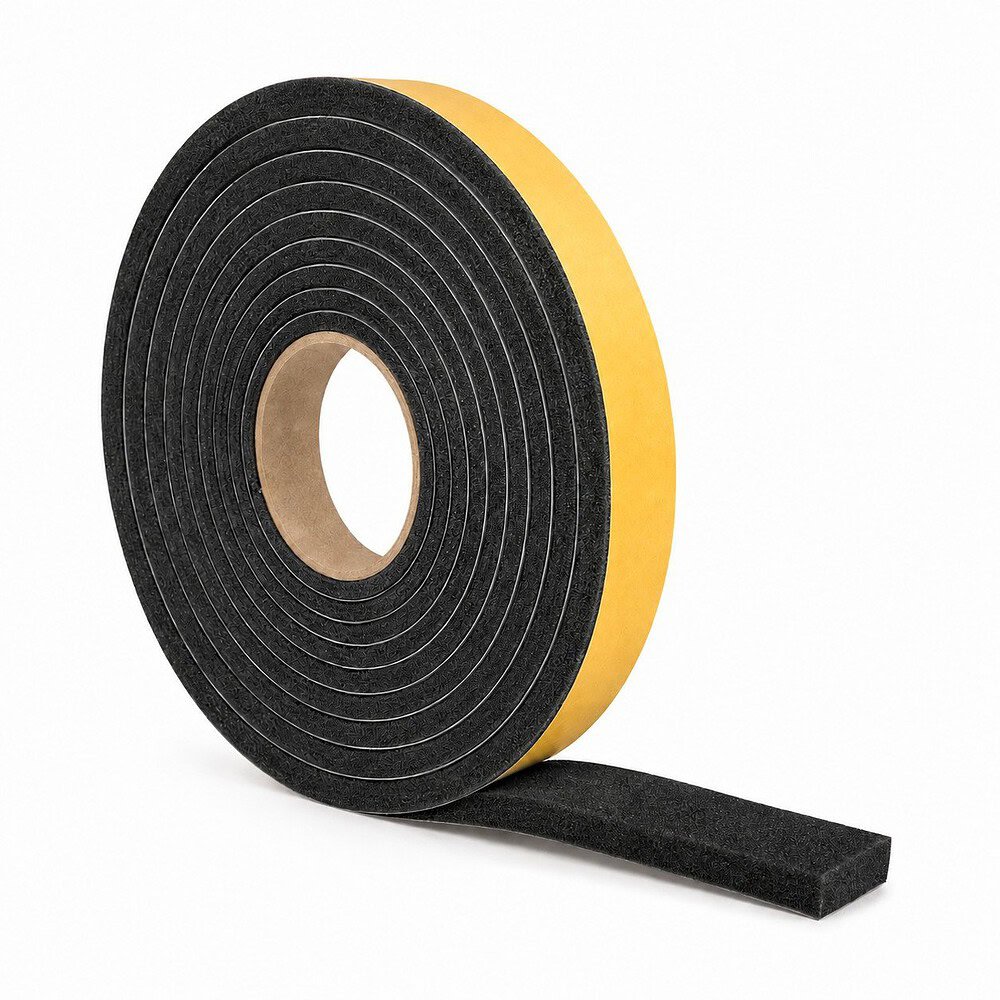

- Des accessoires équipés de joints aux jonctions.
- Des agrafes et coutures correctement serties.
- Des piquages et accessoires étanches plutôt que des découpes sur chantier.
- Une pose soignée, sans efforts qui ouvrent les jonctions.
Voir aussi la gaine spiralée en acier galvanisé et la perte de charge d’un réseau.
- Classes A à D : chacune tolère trois fois moins de fuite que la précédente.
- Fuite admissible : k × p^0,65 L/s par m² de conduit.
- L’essai mesure le débit à injecter pour maintenir la pression d’essai.
- L’EN 12599 fournit les méthodes de mesure de la réception.
Questions fréquentes
Que signifient les classes d’étanchéité A, B, C et D ?
Elles classent la fuite admissible d’un réseau de conduits : la classe A est la moins étanche, la classe D la plus étanche. Chaque classe tolère trois fois moins de fuite que la précédente.
Comment calcule-t-on la fuite admissible ?
Selon la classe, la fuite maximale par mètre carré de surface de conduit vaut k × p^0,65, en litres par seconde, avec p la pression d’essai en pascals et k égal à 0,027 pour A, 0,009 pour B, 0,003 pour C et 0,001 pour D.
Quelles normes définissent ces classes ?
L’EN 12237 pour les conduits circulaires métalliques, l’EN 1507 pour les conduits rectangulaires métalliques et l’EN 17192 pour les conduits non métalliques ; l’EN 16798-3 traite l’étanchéité à l’échelle du système.
Que contient l’EN 12599 ?
L’EN 12599 décrit les vérifications, les méthodes d’essai et les instruments de mesure utilisés pour réceptionner les installations de ventilation et de climatisation : débits, pressions, températures, humidité, niveaux sonores, puissance des ventilateurs.
Pourquoi une fuite est-elle si coûteuse ?
L’air perdu en route a été mis en mouvement et souvent traité, sans atteindre les locaux. Pour compenser, il faut augmenter le débit du ventilateur, donc sa consommation.
