Un bon diffuseur d’air amène le débit prévu sans courant d’air : on vise une vitesse résiduelle inférieure à 0,2 m/s dans la zone d’occupation. Il se choisit selon le débit par bouche, la portée — distance à laquelle le jet retombe vers 0,2 à 0,25 m/s — la géométrie du local, le niveau sonore et le mode de soufflage, chaud ou froid.
Le réseau peut être parfaitement dimensionné, c’est à la bouche que l’occupant juge l’installation : courant d’air sur la nuque, zones mortes, sifflement. Le choix des bouches mérite autant d’attention que celui des gaines.
Les types de diffuseurs, grilles et buses
| Type | Principe | Usage courant |
|---|---|---|
| Diffuseur plafonnier multidirectionnel | Souffle en nappe dans plusieurs directions le long du plafond | Bureaux, commerces, faux plafonds |
| Diffuseur linéaire à fentes | Jet plat continu, intégration discrète | Façades vitrées, espaces à forte exigence architecturale |
| Diffuseur hélicoïdal | Jet en rotation qui favorise le mélange | Locaux à forte charge, hauteurs moyennes |
| Buse à longue portée | Jet concentré qui porte loin | Halls, salles de grand volume, industrie |
| Grille de soufflage ou de reprise | Lames fixes ou orientables, murale ou en gaine | Soufflage latéral, reprise, locaux techniques |
Les notions clés
- Débit par bouche — issu de l’étude aéraulique, il fixe la taille de la bouche.
- Portée — distance à laquelle la vitesse du jet retombe à la valeur de référence ; elle doit correspondre aux dimensions du local.
- Vitesse résiduelle — inférieure à 0,2 m/s dans la zone d’occupation, et à 0,4 m/s le long des parois.
- Effet Coanda — un jet soufflé à proximité d’une surface y adhère : un diffuseur plafonnier en tire parti pour garder l’air près du plafond.
- Perte de charge et bruit — une bouche sous-dimensionnée pour son débit siffle et consomme de la pression. Voir les niveaux NC par local.
Le confort : l’indice DR
La norme ISO 7730 définit le DR (Draught Rating), qui estime le pourcentage d’occupants gênés par un courant d’air. Il se calcule à partir de la vitesse moyenne de l’air, de sa température et de l’intensité de turbulence : à vitesse égale, un air plus froid ou plus turbulent gêne davantage.
Soufflage froid et soufflage chaud
- En froid, l’air soufflé est plus dense et tend à tomber : on le souffle le long du plafond pour qu’il se mélange avant d’atteindre les occupants.
- En chaud, l’air soufflé tend à monter et à stagner sous le plafond : dans les grands volumes, il faut une portée suffisante pour ramener la chaleur vers la zone occupée.
La méthode de choix
- Répartir le débit du local entre un nombre de bouches cohérent avec sa surface.
- Vérifier que la portée correspond à la distance à couvrir, sans jets qui se heurtent.
- Contrôler la vitesse résiduelle en zone d’occupation.
- Vérifier le niveau sonore annoncé au débit prévu.
- Prévoir un organe de réglage pour l’équilibrage. Voir registres et accessoires.
Pour le dimensionnement du réseau en amont, voir quel diamètre pour quel débit.
- Moins de 0,2 m/s dans la zone d’occupation, moins de 0,4 m/s le long des parois.
- La portée doit correspondre aux dimensions du local.
- L’air froid tombe, l’air chaud monte : le mode de soufflage guide le choix.
- L’indice DR de l’ISO 7730 mesure la gêne liée aux courants d’air.
Où trouver des diffuseurs d’air au Maroc ?
Les diffuseurs se choisissent avec le réseau : débit, portée et niveau sonore dépendent de la gaine qui les alimente. Au Magasin CVC d’AIRISOLA, vous trouvez notamment :

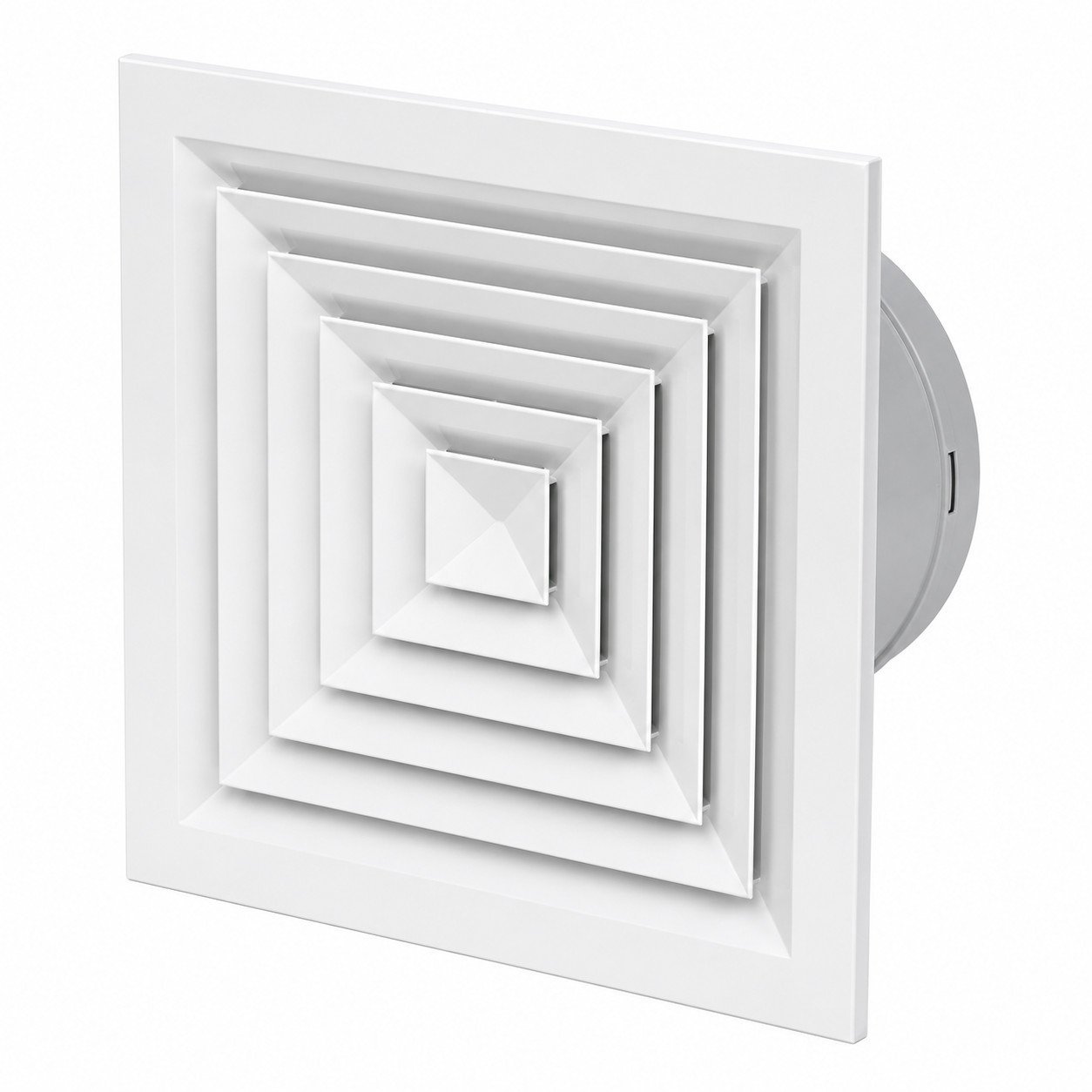

- diffuseurs carrés 4 directions blancs et aluminium ;
- diffuseurs circulaires à cônes fixes blancs et aluminium ;
- diffuseurs linéaires ;
- grilles double déflexion ;
- buses de soufflage longue portée pour les grands volumes ;
- boîtes et boîtes à piquage pour raccorder les grilles au réseau.
Pour choisir le bon modèle selon votre installation de climatisation, décrivez votre projet : débits, hauteur sous plafond et type de local.
Questions fréquentes
Qu’est-ce que la portée d’un diffuseur ?
C’est la distance parcourue par le jet d’air jusqu’à ce que sa vitesse retombe à une valeur de référence, généralement de l’ordre de 0,2 à 0,25 m/s.
Quelle vitesse d’air viser dans la zone d’occupation ?
Les règles de l’art de la diffusion visent une vitesse résiduelle inférieure à 0,2 m/s dans la zone d’occupation, et inférieure à 0,4 m/s le long des parois.
Qu’est-ce que l’indice DR ?
Le Draught Rating, défini par la norme ISO 7730, estime le pourcentage d’occupants gênés par un courant d’air, à partir de la vitesse moyenne de l’air, de sa température et de l’intensité de turbulence.
Pourquoi souffler l’air froid le long du plafond ?
L’air froid, plus dense, a tendance à tomber. Un diffuseur plafonnier dont le jet longe le plafond retarde sa chute et lui laisse le temps de se mélanger avant d’atteindre les occupants.
Comment réduire le bruit d’une bouche ?
En limitant la vitesse d’air à la bouche, en choisissant une bouche dimensionnée pour son débit et en réglant le débit en amont plutôt qu’en fermant fortement la bouche.
Grilles et diffuseurs d’air : l’essentiel à retenir
Diffuseurs plafonniers, linéaires, hélicoïdaux, buses et grilles : comment choisir une bouche selon le débit, la portée et la vitesse résiduelle en zone d’occupation, sans courant d’air ni bruit.
