Le piège à son ventilation est un silencieux placé sur la gaine : il absorbe une partie du bruit que le ventilateur transmet par le conduit vers les locaux. Il se place près de la source du bruit, se dimensionne selon le niveau sonore à tenir dans le local, et complète les autres mesures : vitesse d’air modérée, ventilateur adapté, raccords souples.
D’où vient le bruit d’un réseau de ventilation
Un réseau fait du bruit de trois façons. Le ventilateur émet un bruit qui voyage dans les gaines, dans les deux sens. L’air qui circule trop vite siffle dans les coudes, les piquages et les bouches. Enfin, les vibrations se transmettent aux parois des conduits et au bâtiment.
Le piège à son agit sur le premier cas : le bruit qui se propage à l’intérieur de la gaine. Les causes détaillées et leurs remèdes sont dans notre article ventilation bruyante.
Comment fonctionne un piège à son ventilation

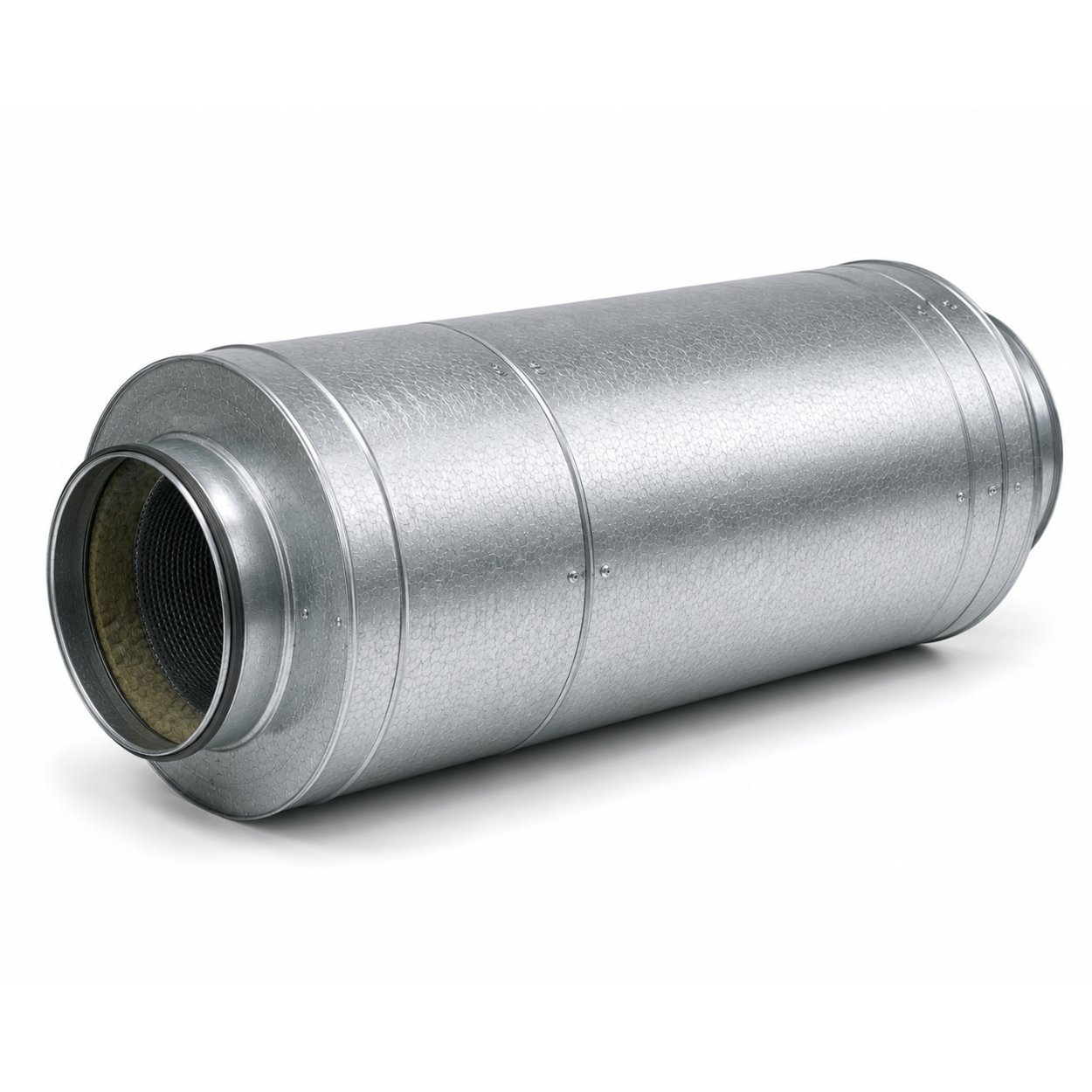

Un piège à son est un tronçon de gaine garni de matériau absorbant. Quand l’air passe, le bruit est absorbé par la garniture au lieu de continuer jusqu’au local. Il existe en version circulaire, pour les réseaux de gaines rondes, et en version rectangulaire, pour les réseaux rectangulaires.
Plus le piège est long et plus la garniture est épaisse, plus il absorbe. Mais il ajoute aussi une résistance au passage de l’air : on le choisit en tenant compte de la perte de charge qu’il introduit.
Où le placer
La règle générale : au plus près de la source du bruit, c’est-à-dire à la sortie du ventilateur ou du caisson, avant que le bruit ne se propage dans tout le réseau. Un piège à son placé loin du ventilateur laisse le bruit se transmettre par les parois de la gaine avant d’arriver à lui.
On en place aussi sur les branches qui desservent des locaux sensibles, comme les chambres d’hôtel, les salles de réunion ou les salles de classe, où le niveau sonore toléré est plus bas. Les niveaux visés par type de local sont détaillés dans notre article sur les niveaux sonores NC.
Ce qu’un piège à son ne règle pas
- Un ventilateur trop puissant ou mal choisi pour le réseau.
- Une vitesse d’air trop élevée dans les gaines et les bouches.

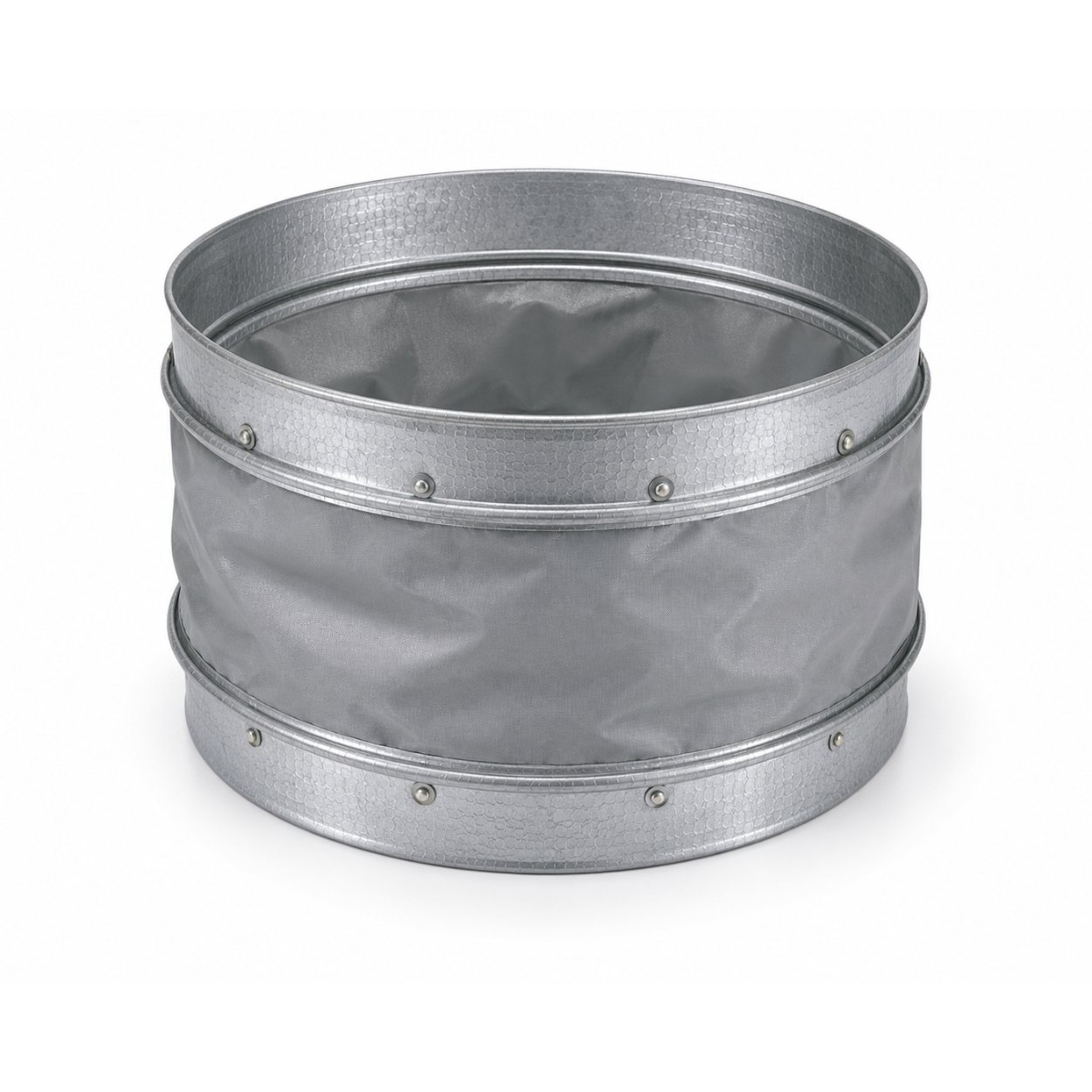

- Les vibrations transmises à la structure : on les traite avec des raccords souples et des supports adaptés (par exemple une manchette souple entre le ventilateur et la gaine).
Autrement dit, le piège à son corrige un bruit qui se propage dans la gaine, mais il ne remplace ni un bon dimensionnement ni une bonne pose.
Choisir le bon piège à son
Pour choisir, il faut connaître le débit, la section du conduit, le niveau sonore à atteindre dans le local et la perte de charge acceptable. Ces données viennent de l’étude du réseau. Sans elles, un piège trop court ne sert à rien, et un piège trop long pénalise le ventilateur.
AIRISOLA fabrique à Marrakech les gaines et accessoires de réseau. Pour étudier un piège à son adapté à votre projet, demandez un devis ou consultez le catalogue.Pour les notions de base, voir l’article Aéraulique (Wikipédia).
Questions fréquentes
À quoi sert un piège à son ?
À absorber une partie du bruit que le ventilateur transmet dans les gaines, pour réduire le niveau sonore dans les locaux desservis.
Où faut-il placer un piège à son ?
Au plus près de la source du bruit, à la sortie du ventilateur ou du caisson, et sur les branches qui desservent des locaux sensibles.
Un piège à son réduit-il le débit d’air ?
Il ajoute une perte de charge, donc une résistance au passage de l’air. On la prend en compte au dimensionnement du ventilateur.
- Le piège à son agit sur le bruit qui voyage dans la gaine.
- Il se place près du ventilateur et sur les branches de locaux sensibles.
- Il ajoute une perte de charge : à prévoir au dimensionnement.
- Il ne remplace ni un bon dimensionnement ni des raccords souples.
