Le piquage gaine ventilation sert à dériver un branchement sur un conduit principal. Le té convient aux dérivations franches, la culotte à la séparation en deux branches, et le piquage oblique réduit la perte de charge par rapport au piquage à l’équerre. Le bon choix dépend du réseau, de la place et du débit à répartir.
À quoi sert un piquage gaine ventilation
Un réseau de ventilation ne va jamais d’un seul trait du ventilateur à une bouche. Il se ramifie : un conduit principal alimente des branches, qui alimentent à leur tour des bouches ou des diffuseurs. Chaque ramification est un point de dérivation, et c’est là que le réseau gagne ou perd en qualité.
Une dérivation mal choisie crée de la perte de charge, du bruit et un déséquilibre des débits entre les branches. Elle se choisit donc avec autant de soin qu’une gaine.
Té, culotte ou piquage : les trois familles

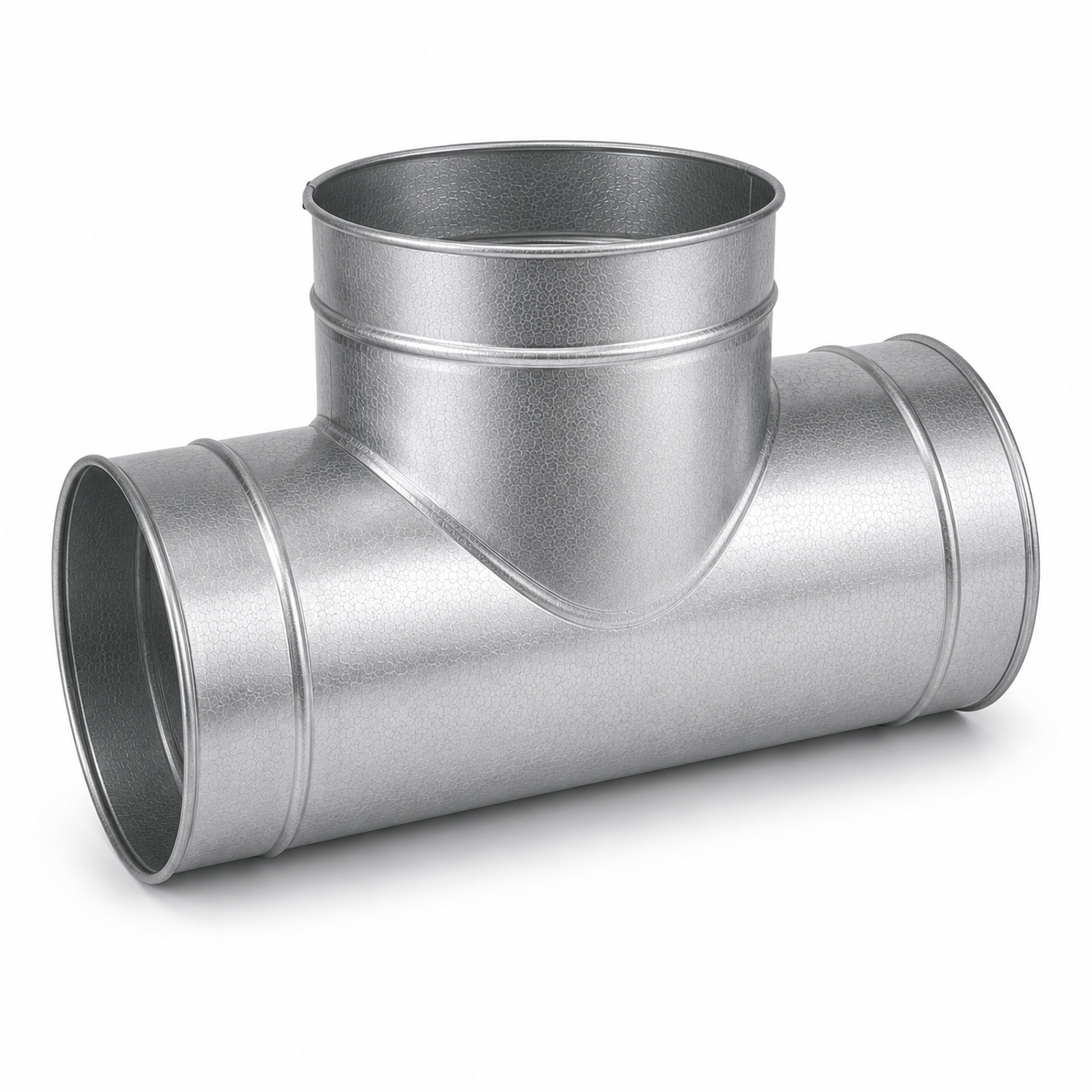

- Le té sépare le flux en deux directions à partir d’un conduit. On trouve des tés droits égaux et des tés droits obliques.

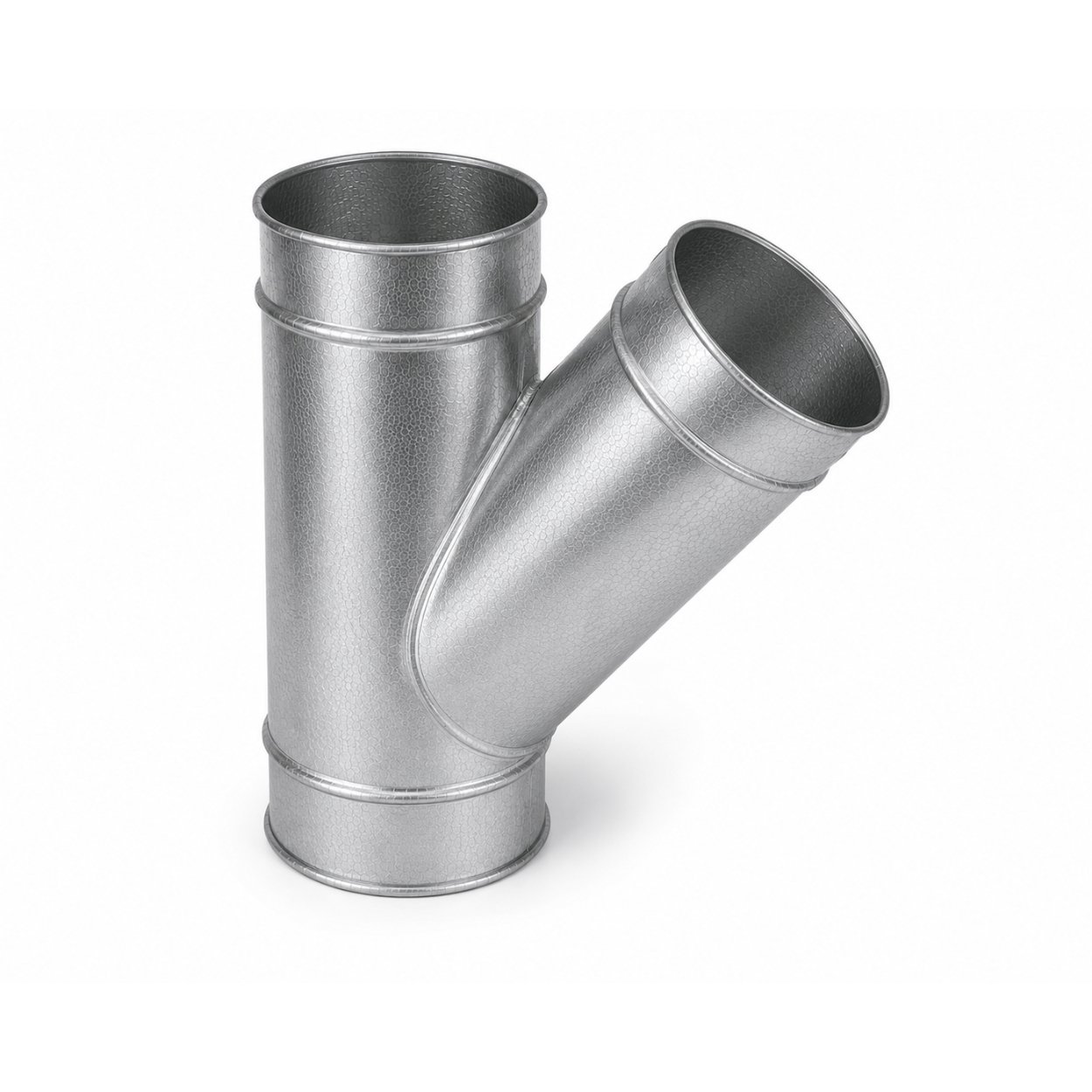

- La culotte divise un conduit en deux branches, en forme de Y. La culotte simple convient aux séparations en douceur.
- Le piquage se raccorde directement sur la paroi d’un conduit existant, sans le couper : piquage à l’équerre, piquage à l’équerre embouti ou piquage oblique plat.
Équerre ou oblique : l’effet sur la perte de charge
L’air qui change brutalement de direction perd de l’énergie. Un piquage à l’équerre force l’air à tourner à angle droit : c’est simple à poser, mais cela consomme plus de pression qu’un raccordement oblique, qui accompagne le mouvement de l’air.
La règle de travail est donc la suivante : l’oblique là où la place le permet, l’équerre là où elle l’impose. Sur un long réseau, cumuler des changements de direction brusques se paie en ventilateur plus puissant et en bruit. Le principe de la perte de charge est détaillé dans notre guide.
Équilibrer les branches

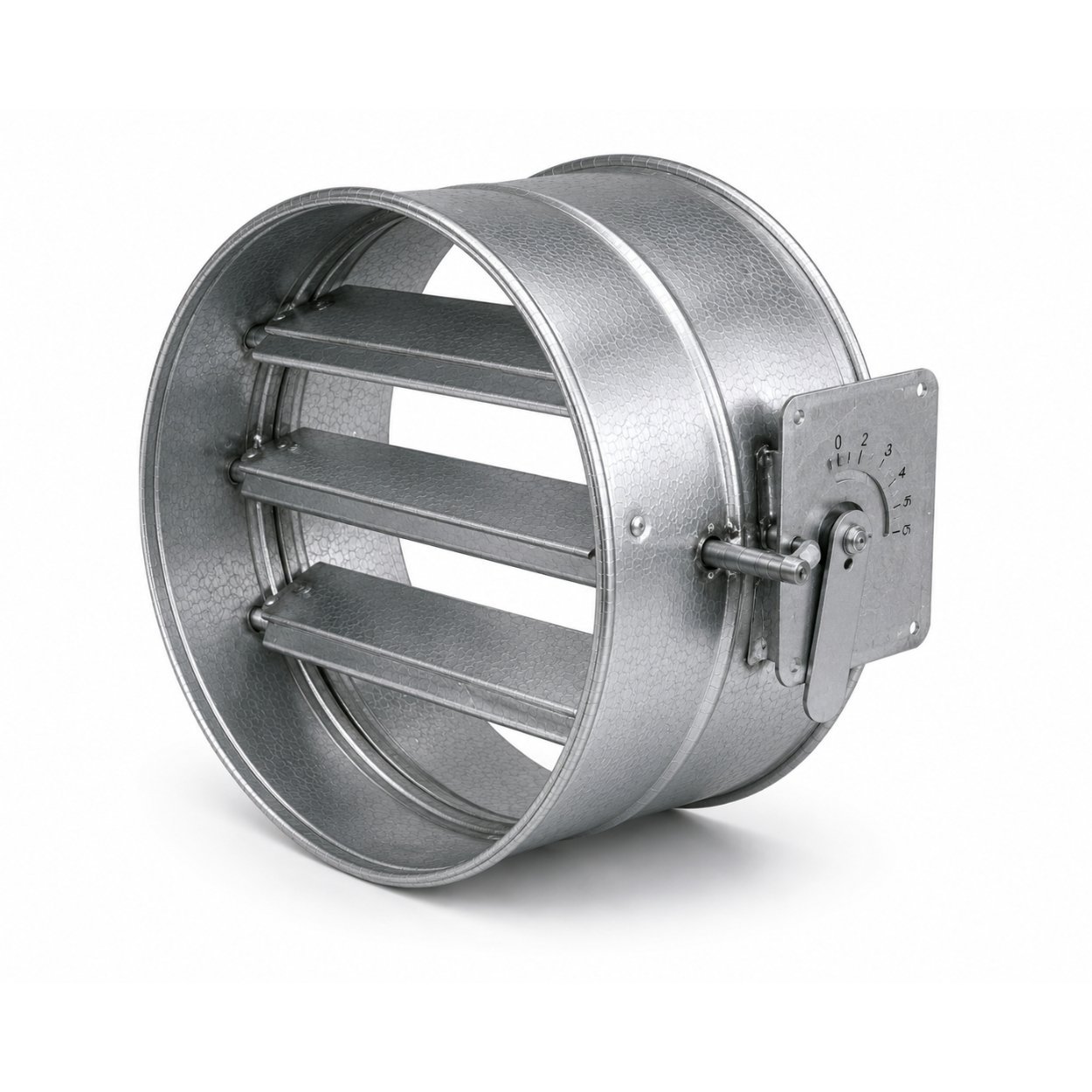

Une dérivation répartit le débit entre deux ou plusieurs branches, mais pas forcément comme le projet le prévoit : l’air prend le chemin de moindre résistance. C’est pourquoi on équipe les branches de registres, par exemple un registre de dosage, qui permettent de régler le débit à la mise en service. La méthode est décrite dans notre article sur l’équilibrage aéraulique.
Étanchéité et pose
Chaque dérivation ajoute une jonction, donc un risque de fuite. Le raccordement doit être engagé à fond, bien fixé, et son étanchéité contrôlée avant de fermer un faux-plafond. Une fuite sur une branche prive les bouches situées en aval d’une partie de leur débit (voir l’étanchéité des réseaux).
Prévoyez aussi l’accès : une dérivation enfermée sans trappe de visite rend tout réglage ou nettoyage ultérieur très difficile.
Les erreurs fréquentes
- Multiplier les piquages à l’équerre sur un même conduit.
- Placer deux dérivations trop proches, ce qui perturbe l’écoulement.
- Oublier le registre de réglage sur les branches.
- Découper la paroi du conduit sans raccord adapté.
- Ne pas prévoir de trappe de visite à proximité.
Besoin de raccords sur mesure ?
AIRISOLA fabrique à Marrakech les gaines et leurs accessoires, y compris les tés, culottes et piquages. Les dimensions et formes se discutent selon votre réseau. Demandez un devis, consultez le catalogue ou écrivez à contact@airisola.ma.
Pour les notions de base, voir l’article Aéraulique (Wikipédia).
Questions fréquentes
Quelle différence entre un té et une culotte ?
Le té sépare le flux en deux directions à partir d’un conduit, tandis que la culotte divise un conduit en deux branches en forme de Y, ce qui limite les turbulences.
Pourquoi préférer un piquage oblique à un piquage à l’équerre ?
Le raccordement oblique accompagne le mouvement de l’air, donc il consomme moins de pression que l’équerre. L’équerre reste utile quand la place manque.
Faut-il un registre sur chaque branche ?
C’est recommandé : le registre permet de régler le débit de chaque branche à la mise en service et de rééquilibrer le réseau plus tard.
- Té, culotte ou piquage : le choix dépend du réseau et de la place.
- L’oblique perd moins de pression que l’équerre.
- Un registre par branche permet l’équilibrage.
- Chaque dérivation est une jonction à rendre étanche et accessible.
