Françaisمقطع القناة الدائرية أو المستطيلة وسرعة الهواء وفقد الضغط، انطلاقاً من تدفق الهواء.
طريقة الحساب
يُستخرج المقطع من التدفق والسرعة المستهدفة، ثم يُقرَّب إلى المقاس القياسي الأعلى. ويُعاد حساب السرعة الفعلية وفقد الضغط على أساس هذا المقاس.
S (m²) = Q (m³/h) ÷ 3 600 ÷ v (m/s)
ΔP/L (Pa/m) = λ ÷ D × ρ v² ÷ 2
λ = 0,25 ÷ [log₁₀(ε ÷ 3,7 D + 5,74 ÷ Re^0,9)]²
De = 1,30 × (a·b)^0,625 ÷ (a + b)^0,25
- الاحتكاك: معادلة Darcy-Weisbach، ومعامل Colebrook بتقريب Swamee-Jain.
- الفرضيات: هواء عند 20 °C (ρ = 1,2 kg/m³)، فولاذ مجلفن (خشونة ε = 0,15 mm).
- القناة المستطيلة: القطر المكافئ De حسب Huebscher، والعرض مقرّب إلى مضاعفات 50 mm.
- المسار: تُحتسب الأكواع والملحقات جزافياً بزيادة 30 % أو 60 % على الفقد الخطي.
حساب مقاس قنوات التهوية يعني اختيار المقطع الذي ينقل تدفق الهواء المطلوب بسرعة معقولة. القناة الصغيرة جداً تُحدث ضجيجاً وتُجهد المروحة، والكبيرة جداً أغلى وتشغل حيّزاً أكبر في السقف المستعار. تعطي حاسبتنا القطر القياسي أو المقطع المستطيل والسرعة الفعلية وفقد الضغط.
مقاس قنوات التهوية حسب التدفق
لسرعة مستهدفة قدرها 4 م/ث، وهي شائعة في الشبكة الرئيسية للمكاتب والسكن الجماعي، هذا هو مقاس قنوات التهوية الحلزونية المناسب:
| تدفق الهواء | القطر الموصى به | السرعة الفعلية | فقد الضغط |
|---|---|---|---|
| 150 m³/h | Ø 125 mm | 3,4 م/ث | 1,49 Pa/m |
| 300 m³/h | Ø 180 mm | 3,3 م/ث | 0,88 Pa/m |
| 500 m³/h | Ø 224 mm | 3,5 م/ث | 0,77 Pa/m |
| 1 000 m³/h | Ø 300 mm | 3,9 م/ث | 0,65 Pa/m |
| 2 000 m³/h | Ø 450 mm | 3,5 م/ث | 0,32 Pa/m |
| 5 000 m³/h | Ø 710 mm | 3,5 م/ث | 0,18 Pa/m |
سرعات الهواء الموصى بها
- من 2 إلى 3 م/ث: الفتحات والتفرّعات وشبكات السكن، لتشغيل هادئ.
- من 4 إلى 6 م/ث: الشبكة الرئيسية للمكاتب والمحلات والفنادق.
- من 6 إلى 8 م/ث: القنوات داخل الغرف التقنية.
- من 8 إلى 10 م/ث: الشبكات الصناعية وشفط المطابخ.
طريقة الحساب
المقطع اللازم يساوي التدفق مقسوماً على السرعة. مثال: 1 000 m³/h تساوي 0,278 m³/ث، أي 0,069 م² بسرعة 4 م/ث، وهو ما يقابل قطراً نظرياً قدره 297 مم يُقرَّب إلى Ø 300 القياسي. ثم يُحسب فقد الضغط بمعادلة دارسي-فايسباخ لقناة من الفولاذ المجلفن، ويُستعمل للقنوات المستطيلة القطر المكافئ الذي يعطي فقد الضغط نفسه. وتطبّق الحاسبة هذه الطريقة لتحديد مقاس قنوات التهوية تلقائياً.
قناة حلزونية أم مستطيلة؟
القناة الحلزونية المجلفنة هي الاختيار الأول: صلبة بفضل وصلتها اللولبية، محكمة، سريعة التركيب وأقل فقداً للضغط. أما القناة المستطيلة فتُفرض تحت سقف مستعار منخفض أو للمقاطع الكبيرة جداً.
أسئلة شائعة
ما قطر القناة لتدفق 1 000 m³/h؟
قطر 300 مم بسرعة تقارب 3,9 م/ث في شبكة مكاتب.
لمزيد من المعلومات
للتعرّف على المفاهيم الأساسية، راجع ديناميكا الموائع (ويكيبيديا). هذه الأداة متوفّرة أيضاً باللغة الفرنسية، ويمكنك طلب عرض سعر من فريقنا في مراكش لدراسة مشروعك.

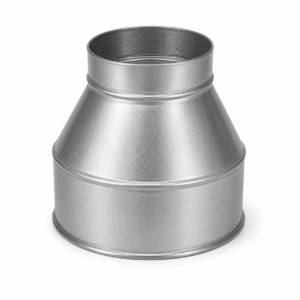

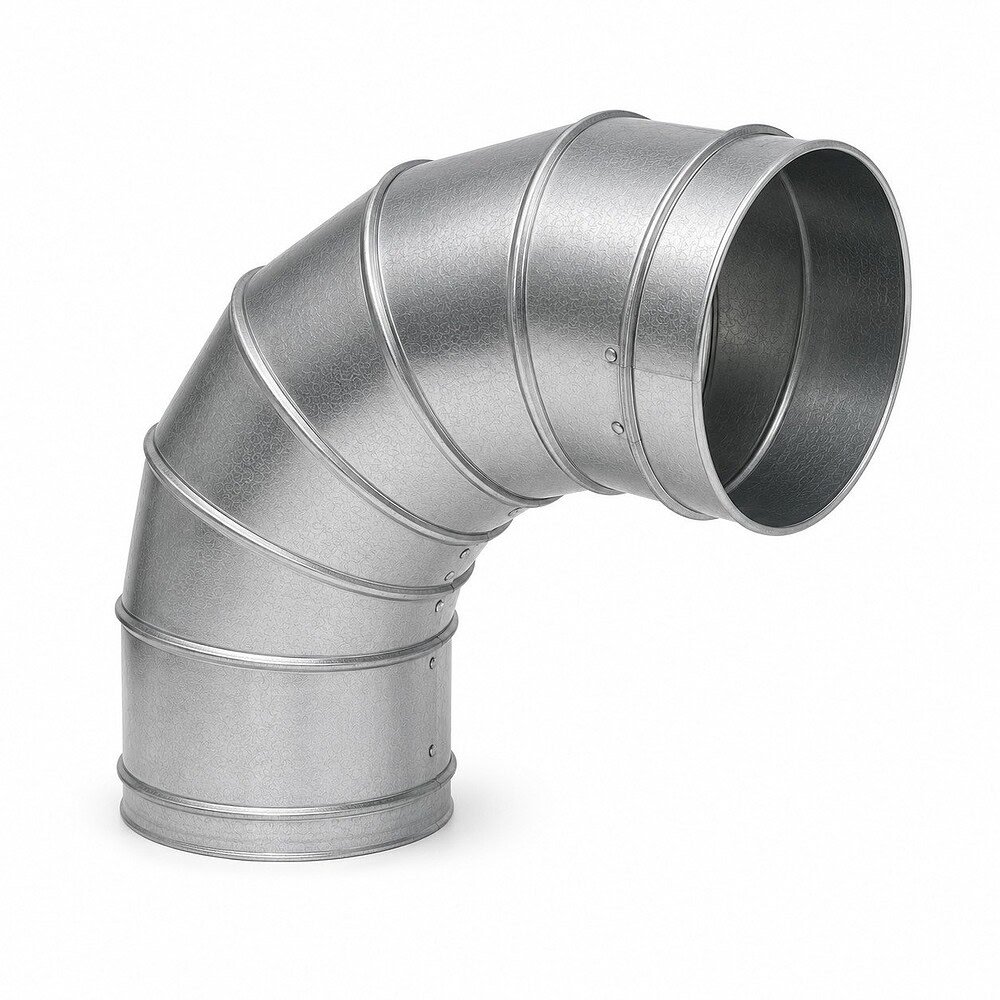

معدّات ذات صلة
