Le chapeau chinois ventilation est un capuchon qui protège une sortie de gaine en toiture ou en façade : il laisse l’air s’échapper tout en limitant l’entrée de la pluie. Avec la visière pare-pluie et la visière grillage, c’est l’un des terminaux de rejet les plus courants. Le choix dépend de l’exposition, de la vitesse de l’air et de la protection voulue.
Pourquoi soigner l’extrémité d’une gaine
Une gaine qui débouche à l’air libre est une ouverture dans le bâtiment. Sans protection, la pluie, les oiseaux, les feuilles et les insectes y entrent. Le terminal de rejet ferme cette porte tout en laissant sortir l’air, et il fait partie de la performance du réseau : un terminal mal choisi ajoute de la perte de charge et du bruit.
Chapeau chinois ventilation et visières : trois terminaux courants

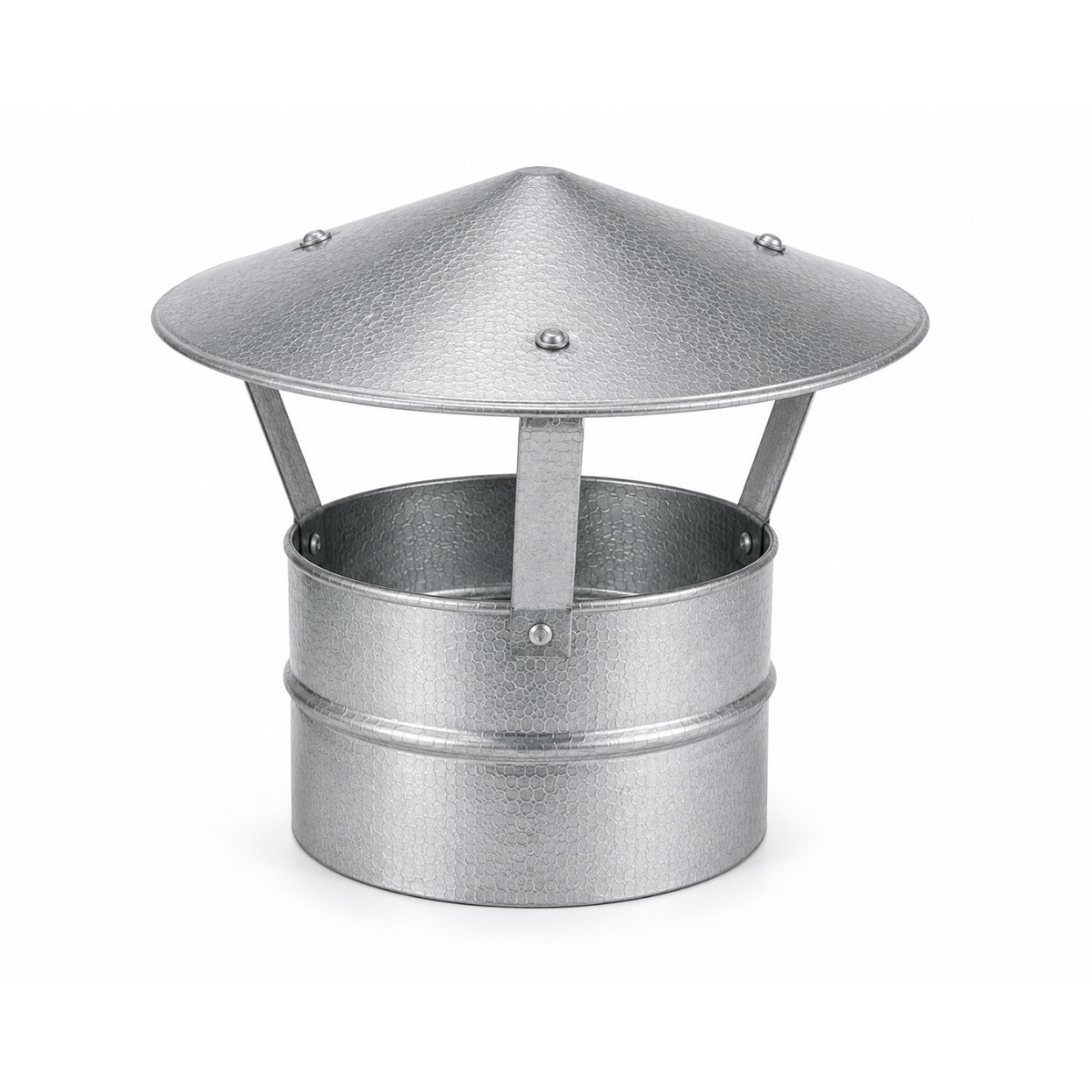

- Le chapeau chinois : un capuchon conique posé au-dessus de la sortie, qui protège de la pluie tombant verticalement. Il équipe souvent les sorties de gaines en toiture.
- La visière pare-pluie : une visière inclinée, qui convient aux sorties en façade et aux rejets horizontaux.

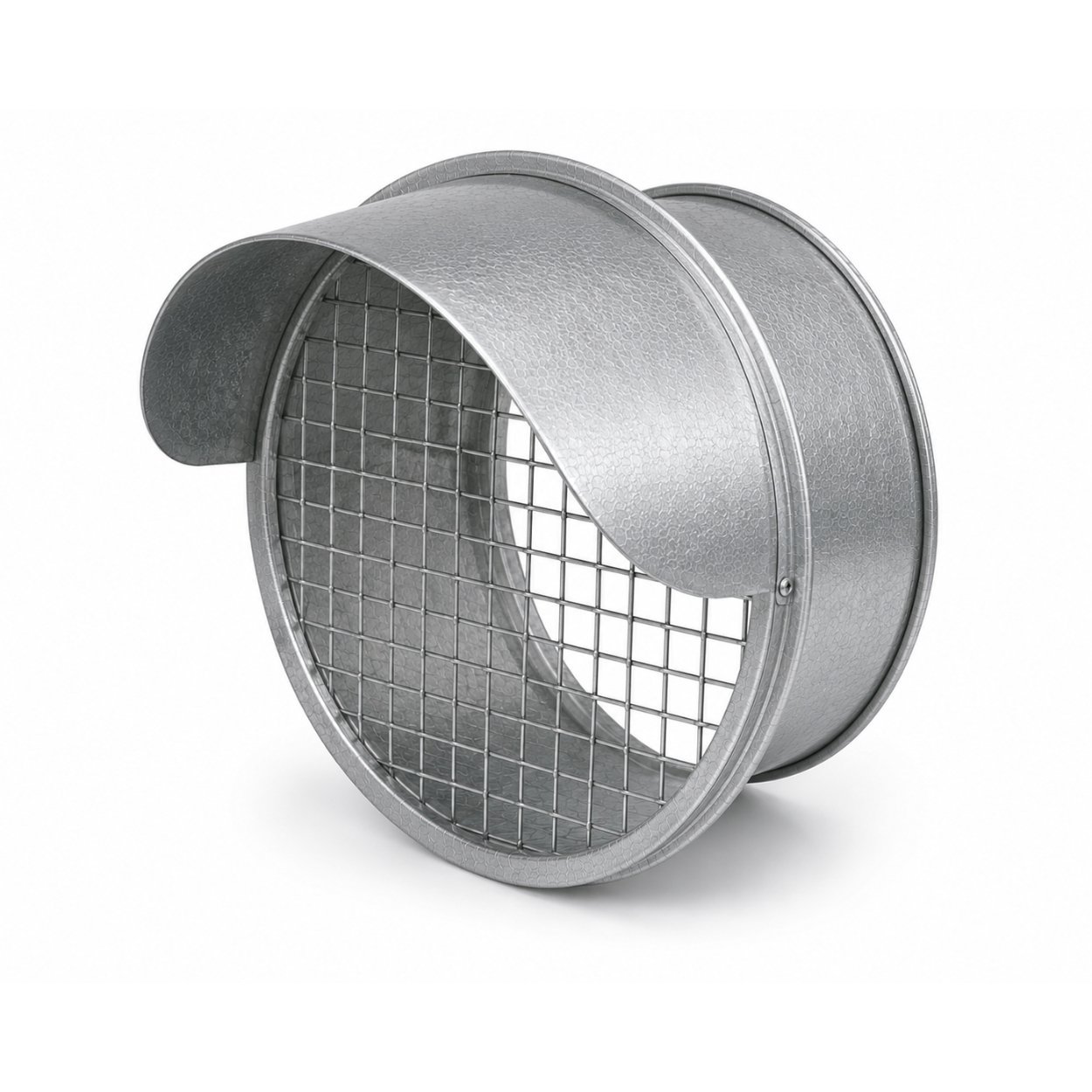

- La visière grillage : une visière complétée d’un grillage, qui empêche en plus l’entrée des oiseaux et des petits animaux.
Les trois protègent l’extrémité de la gaine ; ils se distinguent par l’orientation de la sortie et par le niveau de protection voulu.
Comment choisir
- Sortie verticale ou horizontale. Le chapeau chinois suit plutôt une sortie verticale ; les visières, une sortie en façade.
- Protection contre les animaux. Si les oiseaux sont un risque, un grillage s’impose.
- Débit et vitesse de l’air. Un terminal trop petit accélère l’air, fait du bruit et ajoute de la résistance. Il se dimensionne avec le débit du réseau.
- Nature de l’air rejeté. Un air gras ou chargé de poussières encrasse un grillage : on prévoit alors son nettoyage ou on choisit un autre terminal.
Où et comment le poser
Le terminal se place à l’extérieur, à bonne distance des prises d’air neuf et des fenêtres, pour que l’air rejeté ne revienne pas dans le bâtiment. La fixation doit tenir au vent, et l’étanchéité à la traversée de la toiture ou de la façade doit être soignée, pour éviter les infiltrations d’eau. Le terminal doit rester accessible pour être nettoyé et contrôlé.
Le rejet d’une extraction de cuisine ou d’atelier suit des règles propres : voir l’extraction de cuisine professionnelle et l’installation d’une extraction d’air.
Les erreurs à éviter
- Laisser une gaine déboucher sans aucune protection.
- Choisir un terminal sans tenir compte du débit à évacuer.
- Poser le rejet près d’une prise d’air neuf.
- Oublier l’entretien d’un grillage qui s’encrasse.
Un terminal adapté à votre réseau
AIRISOLA fabrique à Marrakech des gaines et accessoires de réseau, dont des terminaux de rejet. Pour choisir celui qui convient à votre projet, demandez un devis, consultez le catalogue ou écrivez à contact@airisola.ma.
Pour les notions de base, voir l’article Aéraulique (Wikipédia).
Questions fréquentes
À quoi sert un chapeau chinois de ventilation ?
À protéger la sortie d’une gaine de la pluie, tout en laissant l’air s’échapper. Il se pose souvent en toiture, sur une sortie verticale.
Quelle différence entre une visière pare-pluie et une visière grillage ?
Les deux protègent la sortie de la pluie. La visière grillage ajoute un grillage qui empêche l’entrée des oiseaux et des petits animaux.
Un terminal de rejet influence-t-il le débit ?
Oui : un terminal trop petit ou encrassé ajoute de la résistance et du bruit. On le dimensionne avec le débit du réseau.
- Chaque sortie de gaine à l’air libre se protège.
- Chapeau chinois : sortie verticale. Visières : sortie en façade.
- Le grillage protège des oiseaux mais s’encrasse : prévoir l’entretien.
- Rejeter loin des prises d’air neuf.
